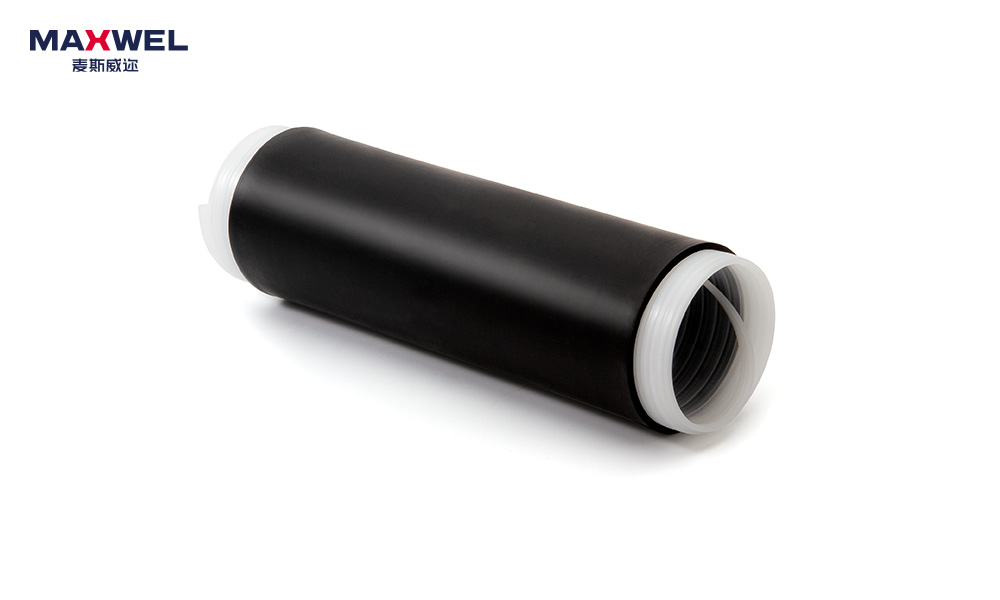

ECST 三元乙丙橡胶（EPDM）冷缩管
ECST 三元乙丙橡胶(EPDM)冷缩管是一种采用弹性材料EPDM橡胶为原料制作预先扩张在易抽离塑料螺旋支撑管上的橡胶绝缘套管，使用时只需定位后抽去支撑管即可,自动向内收缩抱紧，利用径向压力向内收缩抱紧形成密封包裹，起到绝缘，防水、防潮， 密封作用。具有优异的耐候、耐酸碱、耐盐雾腐蚀、耐臭氧、抗紫外线等性能，收缩后可达到完美的密封效果， 是通讯电缆、同轴电缆、中低压电力电缆的理想密封产品。
产品特点：
- ECST 三元乙丙橡胶（EPDM）为主体材料，耐水蒸气和过热水性能优异、吸水性好，强度高、耐刺扎、耐磨性能优良、具有优异的耐天候性、抗紫外老化性能；耐盐雾腐蚀、耐酸碱、耐化学溶剂、耐油性能优异、密封、防水、防潮性能好，可用于户外、地下、沿海环境；
- 适合不同规格电缆，范围宽泛的连接密封，可以用于室内、室外、架空、水下或埋设等场合的电力、通讯等电缆上；
- EPDM具有优异的回弹性和“弹性记忆”，永久变形小、能够和所包覆的电缆和连接器“同呼吸”，径向收缩力大，在热胀冷缩情况下也可严密密封，不会由于热胀冷缩而产生间隙，可在强风沙砾、水下、潮湿、盐雾、海水、地下、高温暴晒、酸雨等恶劣环境下长期使用；
- 使用温度范围宽：40℃～120℃
- 安装简便，不需专门培训和专业工具，仅需手工操作；直接抽出支撑管，即可严密包覆于电缆和连接器上；可广泛用于严禁明火的地方，如煤矿等低压电缆连接密封。
应用范围：
- 适用于多种规格的中低压电力电缆连接的绝缘保护以及通讯电缆、光缆的中间或终端的防水、防潮密封；
- 通讯基站等无线通讯塔及暴露在外的终端、接头、天线、馈线等的连接；
- 应用在户内户外、架空及埋地等领域；
- DIY-工具把手、器具手柄防护。
技术参数：
| 项目 | 典型值 |
|---|---|
| 拉伸强度 | 11.80 Mpa |
| 断裂伸长率 | 600 % |
| 工作温度 | 90 ℃ |
| 邵氏硬度 | 49 shore A |
| 撕裂强度 | 43 N/mm |
| 击穿强度 | 18 kV/mm |
| 紫外老化 | 通过 |
| 臭氧老化 | 通过 |
| 注：以上数据均为典型值，并不作为产品的规格说明；用户在使用之前须对所期望的用途确定产品的适用性。 | |
产品规格：
| 型号 | 规格 | 适用电缆外径（mm/inch） | 收缩后的长度（mm/inch） |
|---|---|---|---|
| M020080 | φ20 | 8-15（0.30"-0.59"） | 80(3'') |
| M020152 | φ20 | 8-15（0.30"-0.59"） | 152（6"） |
| M025178 | φ25 | 10-20（0.39"-0.79"） | 178（7"） |
| M025100 | φ25 | 10-20（0.39"-0.79"） | 100(4'') |
| M025203 | φ25 | 10-20（0.39"-0.79"） | 203（8"） |
| M025280 | φ25 | 10-20（0.39"-0.79"） | 280（11"） |
| M025300 | φ25 | 10-20（0.39"-0.79"） | 300(11.8) |
| M025305 | φ25 | 10-20（0.39"-0.79"） | 305（12"） |
| M032254 | φ32 | 12-26（0.47"-1.02"） | 254（10"） |
| M032280 | φ32 | 12-26（0.47"-1.02"） | 280（11"） |
| M032305 | φ32 | 12-26（0.47"-1.02"） | 305（12"） |
| M032350 | φ32 | 12-26（0.47"-1.02"） | 350(13.8'') |
| M035140 | φ35 | 14-30（0.55"-1.18"） | 140(5.5'') |
| M035152 | φ35 | 14-30（0.55"-1.18"） | 152（6"） |
| M035203 | φ35 | 14-30（0.55"-1.18"） | 203（8"） |
| M035230 | φ35 | 14-30（0.55"-1.18"） | 230（9"） |
| M035280 | φ35 | 14-30（0.55"-1.18"） | 280（11") |
| M040152 | φ40 | 17.5-33（0.69"-1.30"） | 152（6") |
| M040203 | φ40 | 17.5-33（0.69"-1.30"） | 203（8") |
| M040254 | φ40 | 17.5-33（0.69"-1.30"） | 254（10") |
| M040305 | φ40 | 17.5-33（0.69"-1.30"） | 305（12") |
| M040406 | φ40 | 17.5-33（0.69"-1.30"） | 406（16") |
| M040457 | φ40 | 17.5-33（0.69"-1.30"） | 457（18") |
| M053152 | φ53 | 25-46（0.98"-1.81"） | 152（6") |
| M053178 | φ53 | 25-46（0.98"-1.81"） | 178（7") |
| M053203 | φ53 | 25-46（0.98"-1.81"） | 203（8") |
| M053254 | φ53 | 25-46（0.98"-1.81"） | 254（10") |
| M053305 | φ53 | 25-46（0.98"-1.81"） | 305（12") |
| M053457 | φ53 | 25-46（0.98"-1.81"） | 457（18") |
| M060254 | φ60 | 20.5-51（0.80"-2"） | 254（10") |
| M070152 | φ70 | 32-63（1.26"-2.48"） | 152（6") |
| M070180 | φ70 | 32-63（1.26"-2.48"） | 180(7'') |
| M070200 | φ70 | 32-63（1.26"-2.48"） | 200(7.87'') |
| M070230 | φ70 | 32-63（1.26"-2.48"） | 230（9") |
| M070305 | φ70 | 32-63（1.26"-2.48"） | 305（12") |
| M070330 | φ70 | 32-63（1.26"-2.48"） | 330(13'') |
| M070355 | φ70 | 32-63（1.26"-2.48"） | 355（14") |
| M070457 | φ70 | 32-63（1.26"-2.48"） | 457（18") |
| M070508 | φ70 | 32-63（1.26"-2.48"） | 508(20'') |
| M070550 | φ70 | 32-63（1.26"-2.48"） | 550(21.65'') |
| M070325 | φ80 | 27.4-70（1.07"-2.76"） | 325(12.8'') |
| M104203 | Φ104 | 43-94（1.69"-3.70 "） | 203（8") |
| M104229 | Φ104 | 43-94（1.69"-3.70 "） | 229（9") |
| M104508 | Φ104 | 43-94（1.69"-3.70 "） | 508(20'') |
应用方法：
- 将ECST冷缩管套在电缆上；
- 安装连接接头，清洁电缆接头两侧的绝缘外皮，移动冷缩管，套在电缆接头处；
- 标记要放置冷缩管的一端位置；
- 定位后，在预定位置，一手握紧冷缩管和电缆，一手去拉支撑条；
- 当支撑条被完全拉出后，冷缩管也就完全收缩后即为完成。
