图解电工绝缘胶带的包扎方式

导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。常用的电工绝缘胶带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。



麦斯威迩电气

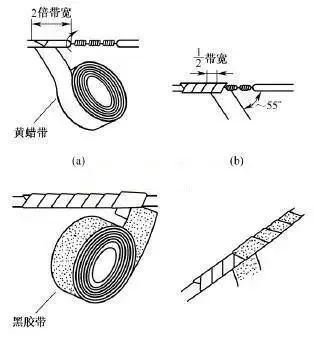

一字形连接的导线接头可按图所示进行绝缘处理,先包缠一层黄蜡带,再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后进入剥除了绝缘层的芯线部分。包缠时黄蜡带应与导线成55°左右倾斜角,每圈压叠带宽的1/2,直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端,按另一斜叠方向从右向左包缠,仍每圈压叠带宽的1/2,直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带,注意不可稀疏,更不能露出芯线,以确保绝缘质量和用电安全。对于220V线路,也可不用黄蜡带,只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用其他材质的电工绝缘胶带,如聚氯乙烯绝缘胶带或涤纶绝缘胶带。



麦斯威迩电气



导线分支接头的绝缘处理基本方法同上,T字分支接头的包缠方向如图所示,走一个T字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线都应包缠到完好绝缘层的两倍胶带宽度处。



麦斯威迩电气



对导线的十字分支接头进行绝缘处理时,包缠方向如图所示,走一个十字形的来回,使每根导线上都包缠两层绝缘胶带,每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。



电源线接头应缠牢,光滑无刺。在线头断开前,应先用钢丝钳丝轻压一下,再缠绕至口处,然后左右摆动,线头就会服贴地在接头处断开。如果接头在干燥处,应先用绝缘黑布裹两层,再裹PVC电工绝缘胶带2层,其次用绝缘自粘带拉长200%左右裹2-3层,最后裹2层PVC胶带。
